Reparatur Fahrerhausverdunkelung REMIfront

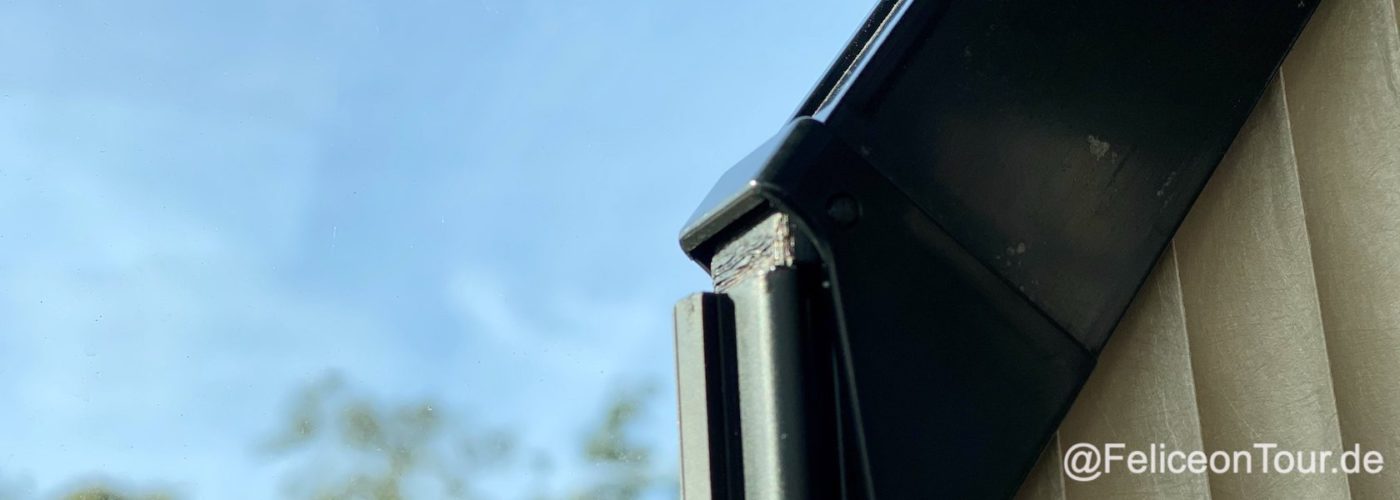

Nach nunmehr 5 Jahren verabschiedete sich unsere REMIFront Fahrerhausverdunkelung an der Beifahrerseite und zerfiel in zwei Teile. Das Kunststoffgelenk zwischen der oberen Teleskopführung und der Verriegelungschiene war gebrochen. Die Firma Remis stellt diese bekannte Fahrerhausverdunkelung immer noch her, so hatte ich Hoffnung dieses kleine Plastikteil im Zubehörhandel nachkaufen zu können.

Dieses Gelenk habe ich tatsächlich gefunden, aber nur im Doppelpack und nur zusammen mit der Teleskopführung. Alles als Paket mit der Artikelnummer 10043790 für einen Preis von mehr als 30,- €. Dies war nur für den Ersatz eines kleinen Plastikteils eindeutig zu viel und im Zuge der Nachhaltigkeit auch nicht nach meinem Sinn.

Was soll ich mit den ganzen anderen Ersatzteilen, wenn nur ein kleiner Pfennigartikel, äh Centartikel, kaputt ist.

Zunächst versuchte ich deletantisch das Kunstoffgelenk zu kleben. Aufgrund der kleinen Kontaktfläche und der Scherkraft hielt diese Reparatur aber nur einen Öffnungszyklus. Eine anderer Lösungsweg musste her.

Ich baute also zunächst die Verdunkelung an der Beifahrertür ab, entfernte das untere Führungsrohr und konnte so die Schiene der Verriegelung vom Plissee abziehen. Diese Schiene war nur auf das Plissee aufgeschoben.

3D Reparatur Gelenk REMIfront

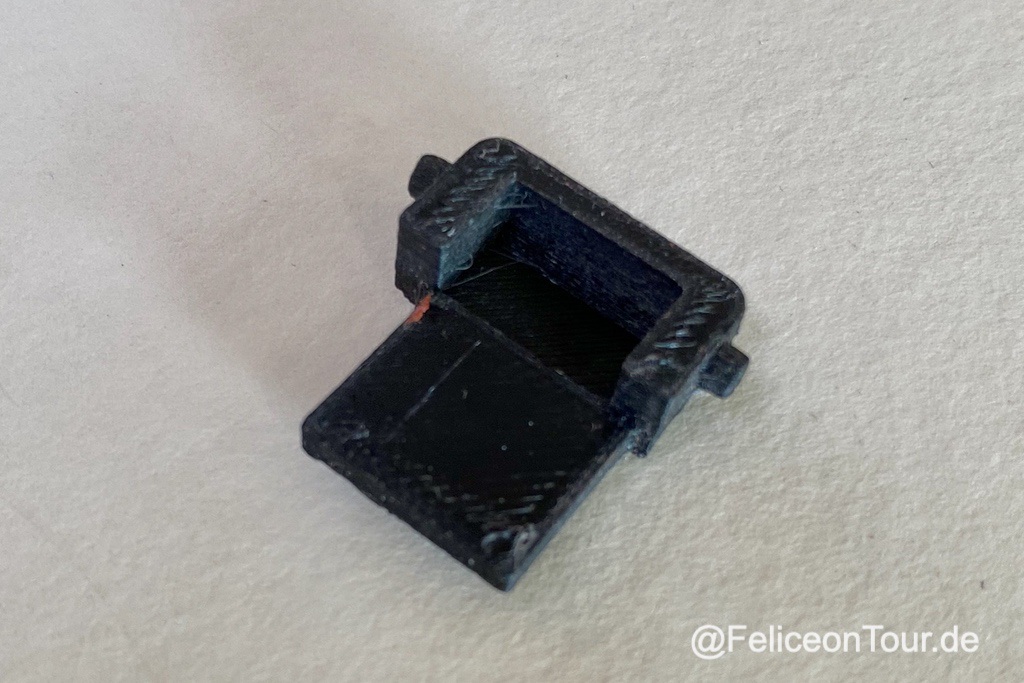

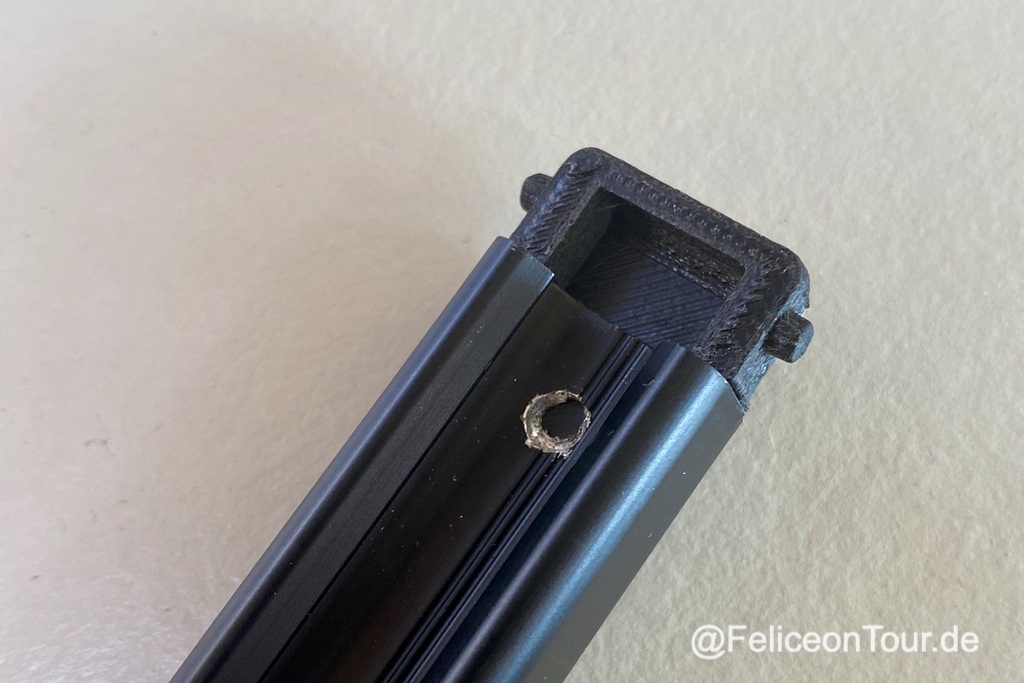

Der Kunststoffschaft, der in der Verriegelungsschiene sitzt, ist leider an der Aluminiumschiene angeheftet. So war einiges an Popelarbeit nötig, um die Überreste des Kunststoffs heraus zu bekommen. Ich konnte danach alle Maße abnehmen. Mit den  Überresten des Gelenks aus dem Teleskoparm und der Verriegelungschiene konstruierte ich ein 3D Modell für den 3D Druck.

3D Reparatur Gelenk REMIfront

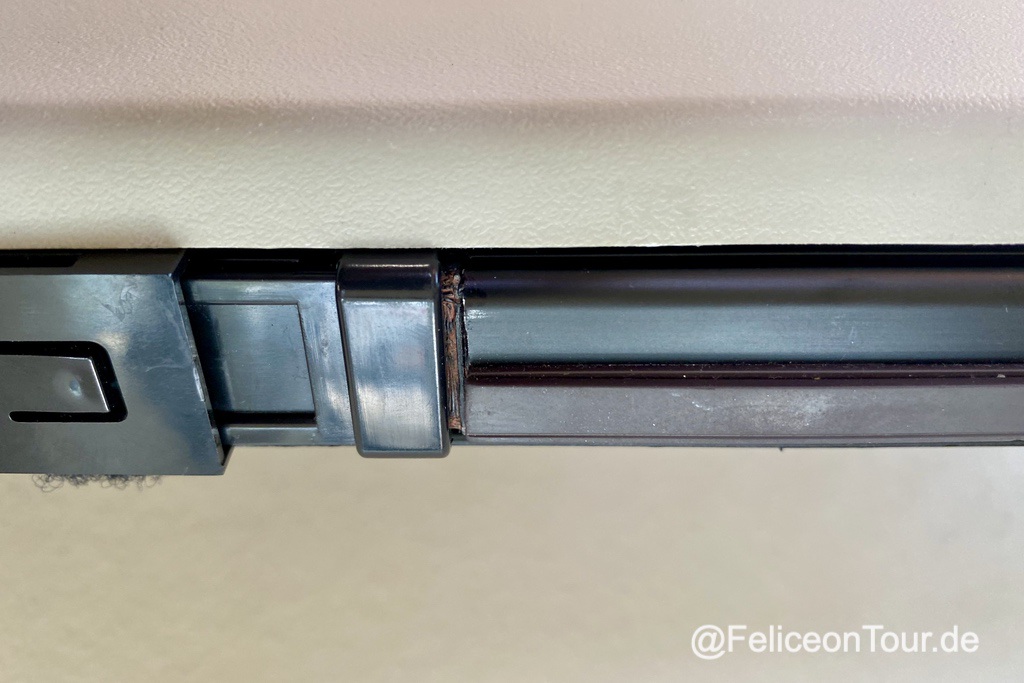

Das neue gedruckte Kunststoffgelenk passt perfekt für die Beifahrerseite. Für eine Gelenk auf der Fahrerseite musste dann nur der Schaft entsprechend verschoben werden. Das Gelenk steckt nicht symmetrisch in der Aluminiumschiene.

3D Reparatur Gelenk REMIfront

Das Ganze hat keine 30 Minuten von der Konstruktion bis zum 3D Druck gedauert und nur ein paar Cent gekostet. Als Material für den Druck habe ich UV-beständiges stabiles ABS Kunststoff verwendet.

Hier für alle Selberbauer hier die STL Druckdatei für die Beifahrerseite und für die Fahrerseite. Viel Erfolg!

17 Gedanken zu “Reparatur Fahrerhausverdunkelung REMIfront

  1. Servus aus Ingolstadt
    habe gerade das gleiche Problem. Besteht die Möglichkeit, dass du mir so ein Teil anfertigst. Leider habe ich keinen 3 D Drucker und habe auch keine Lust > 30 € für so ein Popelteil zu bezahlen.

    Danke für die Rückinfo

    1. Moin,

      Es gibt immer mehr Elektroläden, in denen 3D Drucke gleich vor Ort möglich sind. Sollte es in Ingolstadt ein solche Möglichkeit nicht geben, dann schicke mir mal einen email.

      Gruss aus Kiel

      Mathias

  2. Hallo Mathias,
    schreibe dir aus Österreich. Habe genau das gleiche Problem. Kannst du mir die 2 Teile 3D drucken und zusenden ? Gegen Bezahlung natürlich.
    Oder machst du das nicht. Ich habe keine Möglichkeit zum 3D Druck.
    Gib mir bitte kurz Bescheid, sonst muss ich bei Remis bestellen.
    Liebe Grüße,
    Peter

  3. Hallo, das gleiche Problem hab ich auch.

    Mit Kleber hat es nicht funktioniert. Wollte es nochmal mit langen dünnen Schrauben probieren zu fixieren, aber das ist zu fummelig.

    Gerne hätte ich dein 3D-Modell. Den 3D-Druck kann man ja überall machen lassen (z.B. bei Conrad).

    Aber jetzt gibt es eine fertige Lösung:
    Seit Ende 2020 gibt es das Eratzteil nun einzeln zu kaufen!
    Sucht mal nach „MaJoCompTec CAMPERPART Ersatzteil Führung für Remis Teleskopführung “
    Gibt es um 10€ für beide Seiten, mit Metallstift, fertig aus dem 3D-Drucker.

    Liebe Grüße,
    Max

    1. Lieber Max,

      vielen Dank für deine Anregung :-). Wir haben uns nun das Ersatzteil MaJoCompTec gekauft. Aber nun stellt sich die Frage, wie man diese ganze Stange ausbauen kann, um das neue Ersatzteil einzubauen. Hast du eine Idee dazu?

      Vielen Dank und sonnige Grüße

      Christel

  4. Hallo Mathias,

    vielen Dank, dass Du die die .STL Dateien für jedermann zur Verfügung stellst. Ich hatte am Sonntag das gleiche Problem und bin jetzt gerade mit der Reparatur fertig. Ich habe zum Drucken PETG benutzt, passt genial. Nochmals vielen Dank!!!!

    Beste Grüße,
    Joachim

  5. Moin Matthias,
    Herzliches Danke für Deine STL-Datei. Nun habe ich also ein Ersatzgelenk.
    Allerdings habe ich ähnlich wie Du, das eine Teil aus der unteren Alu-Schiene herausbohren müssen, weil es von Remis dort nur festgeklemmt war. Daher stellt sich die Frage: Wie hast Du das in die Schiene hineingeschoben Gelenkstück darin befestigt? Ich befürchte, wenn ich einen Kleber nehme, dass ich dann das Teil bei einem erneuten Bruch nie wieder raus bekomme.
    Danke vorab für Deine Antwort

    Viele Grüße
    Jürgen

  6. Moin,
    war kurz davon es selber zu designen, dann diese Seite entdeckt, gedruckt und angebaut.

    Passt perfekt !

    Vielen Dank fürs Teilen !

  7. Wow, very good info. By coincidence, I was looking for a solution to the same problem for my friend as the only solution the local repair shop offered him was to change the whole part, I mean the whole blinds.

    I have a question as I am also a blogger with my site. Would you mind if I use the article and the pictures, translated them into Czech (as I am from Czechia my blog is in Czech), and published them on my site? Of course, with links to your site as the origin of the information. I am sure many folks here would find it useful.

    BTW, it looks like in the past I solved similar things like you – air springs on the rear axle, better sound, reverse camera & monitor, etc.

    The URL of my blog is https://silverontheroad.com/, and the technically oriented posts can be found at https://silverontheroad.com/category/technika/

    Looking forward to your reply, feel free to answer using my email and write in German

    1. Hi Martin,

      feel free to use the pictures and links of this article and translate the main content in Czech on your website by referring to this page.

      Greetings vom Kiel
      Mathias

  8. Hallo,
    vielen Dank für die Bereitstellung der Druckdatei und überhaupt, das Du Dir die Arbeit gemacht hast anderen beim gleichen Problem damit zu Helfen.

    Das hat Super hingehauen mit der Reparatur.

    Bin Begeistert.

    Zur Info ich habe das Abgebrochene Rest-teil was in dem Aluprofil steckt, einfach leicht reingeklopft, das ist ja ein hohles Aluprofil.

    Das hat Super geklappt, mit rauspopeln war zu mir schwierig.

    Danke und Beste Grüße

  9. Hallo Mathias,
    ist es möglich, die Datei als *.stp zu bekommen? Ich möchte gerne die Verjüngung entfernen, um das Teil etwas stabiler zu bekommen.
    Danke für Deine Mühe,
    Ellen

  10. Danke für das super Teil, was Du hier konstruiert hast. Da einer meiner Mitfahrerinnen das Gelenk beim letzten Campingausflug zerdeppert hat, dachte ich schon, na das wird jetzt teuer, weil es ja original nur das kpl. Gelenk mit Schienen zu >100 Euronen zu kaufen gibt. Aber dank deiner stl-Datei konnte ich das in ABS gut drucken (allerdings ging es nur mit Support, den man etwas aufwändig entfernen und dann noch etwas nachfeilen muss an manchen Stellen). Habe es am WE eingebaut und nun ist das Plissee wieder voll funktionstüchtig. :-))) Das Herausfummeln der Reste aus der vorderseitigen Aluschiene ist allerdings schon ganz schön zeitraubend also nix, was man mal schnell unterwegs auf dem CP macht.

  11. Hi,
    vielen Dank für die STL. Werde es gleich mal in den Drucker laden.
    Hat irgendjemand zufällig auch die Datei für den unteren Führungskopf gefunden?
    Gruß
    Sebastian
